IP명 A Multi-Input Single-Inductor Multi-Output Energy Harvesting Architecture with Battery-to-Load Conversion Reduction Technique
Category Analog Application Wireless sensor PMU
실설계면적 5㎛ X 5㎛ 공급 전압 2.4V
IP유형 Hard IP 동작속도 250kHz
검증단계 Silicon 참여공정 HM-1903
IP개요 Multi-input single-inductor Multi-output (MISIMO) energy harvesting (EH) interface로 three independent energy harvesting sources로부터 에너지를 공급 받고 3개의 출력을 regulate 시키는 회로입니다. 컨버터는 low output power 영역에서도 power efficiency를 높이기 위해서 discontinuous conduction mode (DCM)와 pulse-frequency modulation (PFM)로 동작하며, energy harvesting source로 부터 공급 받는 파워를 최대화 시키기 위해서 각각의 source에 conventional open-circuit voltage (OCV) method를 사용하였습니다. 하지만 이전까지의 energy harvesting PMU interface에서는 energy harvesting source와 output load의 파워가 매우 낮으므로, output load가 파워를 필요로 할때마다 source로부터 직접 파워를 공급하는 것이 아니라 배터리로 부터 파워를 공급받는 비효율적인 power conversion을 진행하였습니다. 따라서 이러한 비효율적인 파워를 최대한 줄이는 것을 타겟으로 회로를 설계하게 되었습니다.

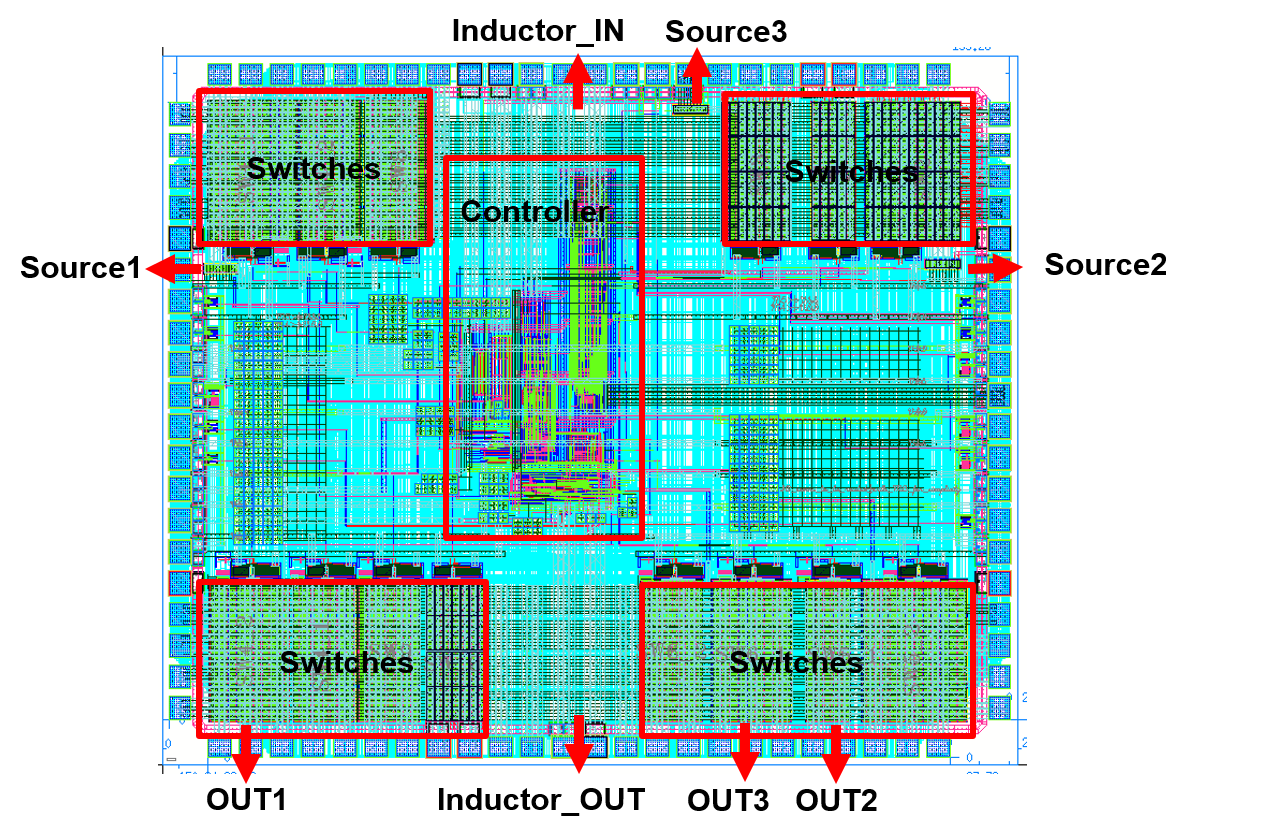

- 레이아웃 사진 -
