IP명 테라헤르츠파 신호 발생을 위한 트랜지션이 결합된 주파수 체배 및 증폭 회로 설계
Category Analog Application RF 통신
실설계면적 3㎛ X 3㎛ 공급 전압 1.8(~3.7)V
IP유형 Hard IP 동작속도 110~170G / 300GHz
검증단계 Silicon 참여공정 HM-2001
IP개요 W-band(75-110 GHz)의 신호를 입력 받아 3-체배기를 이용하여 H-band(220-330 GHz)의 신호를 발생시킨다. 발생 시킨 신호의 크기는 크지 않아 버퍼 증폭 회로를 사용하여 H-band 신호의 크기를 증폭시킨다. 이렇게 증폭된 신호를 패키징하여 도판관과 연결하여 모듈화 시키는 것을 목표로 하여 입력 단자에는 W-band 트랜지션을 출력 단자에는 H-band 트랜지션을 연결할 수 있도록 온-칩 트랜지션도 같이 설계를 진행한다.

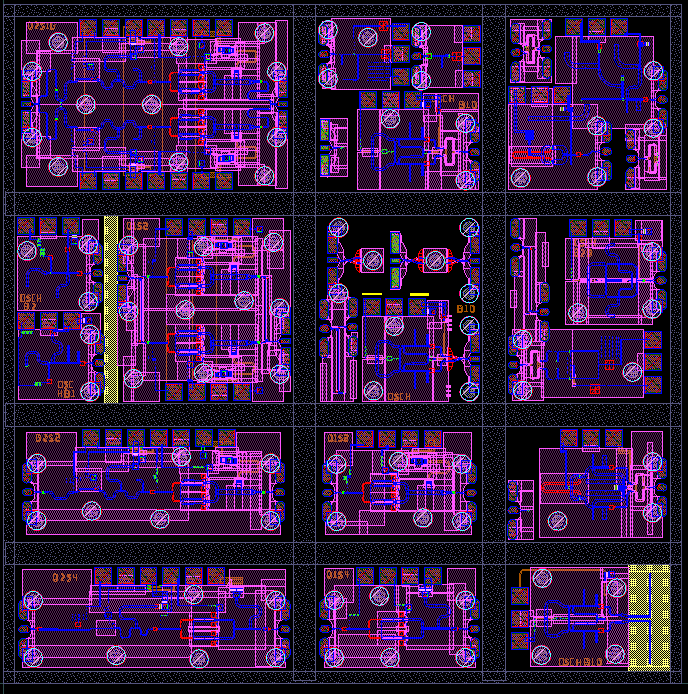

- 레이아웃 사진 -
