IP명 Hybrid Boost Converter with 1:2 Switched Capacitor
Category Analog Application Solid-State Drives (SSD)
실설계면적 2.7㎛ X 3.4㎛ 공급 전압 2-5V
IP유형 Hard IP 동작속도 1MHz
검증단계 Simulation 참여공정 HM-2003
IP개요 본 IP는 1:2 switched capacitor(SC) 구조와 inductive converter가 결합된 hybrid boost converter 이다. 해당 IP는 TSMC 180nm BCD 공정을 통해 제작하였으며, Solid-State-Drives(SSD) application에 적용될 예정이다. SSD application은 높은 입력 전압(12-20V)을 요구하기 때문에 높은 Conversion Gain(CG)을 갖는 컨버터가 요구된다. 또한 SSD가 portable computing device에 적용될 경우 배터리 사용 시간을 확장시키기 위해 높은 효율의 컨버터 설계가 필요하다. 따라서 설계된 회로는 1:2 SC 구조를 통해 기존 Boost Converter가 갖는 CG의 한계를 개선하였으며 동일 CG 대비 작은 Duty ratio를 통한 동작으로 인덕터에 흐르는 전류가 감소하기 때문에 인덕터 DCR 저항으로 인한 Conduction Loss 가 감소하여 높은 효율을 얻을 수 있다.

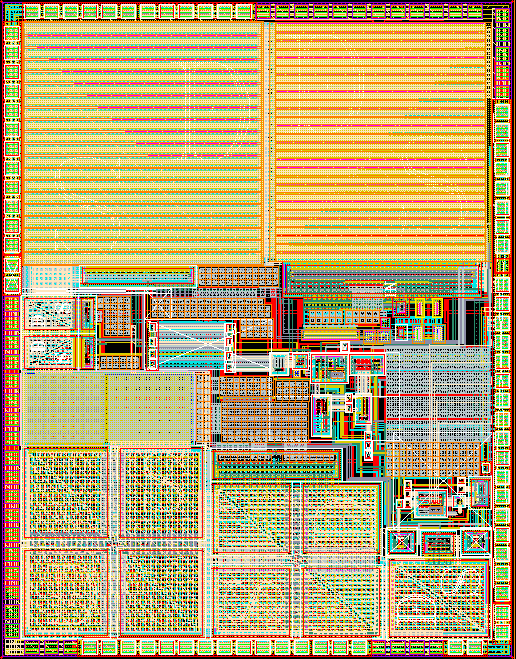

- 레이아웃 사진 -
