IP명 오동작 감지 회로를 포함하는 능동 EMI 필터 One-chip IC
Category Analog Application 능동 EMI 필터의 one-chip화
실설계면적 2.5㎛ X 10㎛ 공급 전압 12V
IP유형 Hard IP 동작속도 30MHz
검증단계 Silicon 참여공정 HM-2003
IP개요 본 회로에서는 전력변환장치에서 발생하는 전도성 노이즈를 저감하기 위해, 노이즈를 감지하여 이를 보상하는 능동 EMI 필터를 one-chip IC로 설계하고자 한다. 또한, 능동 필터 정상적인 동작을 하고있는지 확인하기 위해서 동작전압을 실시간으로 확인하고 오동작 발생시 특정한 flag 신호를 발생시킬 수 있는 오동작 감지 회로를 내재화 하여, 기존 discrete 소자들로 구현하기 어려운 기능을 확보하여 one-chip화의 장점을 극대화하고자 한다.

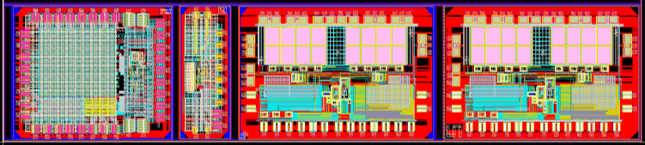

- 레이아웃 사진 -
