IP명 -40~125°C에서 ±1°C 아래의 부정확성과, 0.2°C/V의 전원 전압 민감도를 가진 CMOS 온도 센서
Category Analog Application Tempersensor, Heater Driver
실설계면적 5㎛ X 5㎛ 공급 전압 1.8V, 5VV
IP유형 Hard IP 동작속도 10KHz
검증단계 Simulation 참여공정 HM-2101
IP개요 저항과 BJT를 사용하여 온도에 비례하는 특성과 비례 또는 반비례 하는 특성을 이용해 온도를 측정하는 방식의 회로를 설계하였다. 제안된 온도센서는 공급 전원이 1.4V까지 떨어지더라도 온도의 정확도에 크게 영향을 주지 않게 설계가 되었고, 그 센서를 이용하여 Heater의 온도를 측정한다. Heater Driver 쪽에서는 각 히터의 저항이 틀린 것을 보상해 주기 위해 LDO에 Duty cycle을 조정하여 Average power를 같게 해주었다.

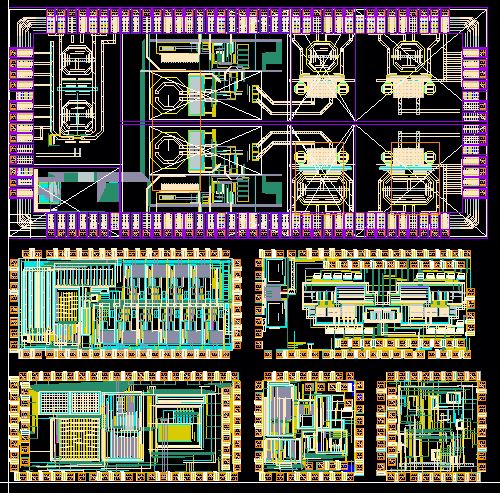

- 레이아웃 사진 -
