IP명 A Compact Wide-band Millimeter-wave Phase Shifter
Category Analog Application 5G & B5G
실설계면적 4㎛ X 4㎛ 공급 전압 2V
IP유형 Hard IP 동작속도 39GHz
검증단계 Silicon 참여공정 SS28-2001
IP개요 39GHz에서 동작하는 위상 천이기중 하나인 Vector Modulator를 설계함.
Input stage, main stage, output stage로 구성되며 input과 output stage는 transformer를 이용한 balun을 사용해 신호를 나누었으며 main stage에서 RC Poly Phase Filter를 이용해 I/Q 신호를 생성 및 VGA를 통한 합성을 통해 위상을 변화시킴

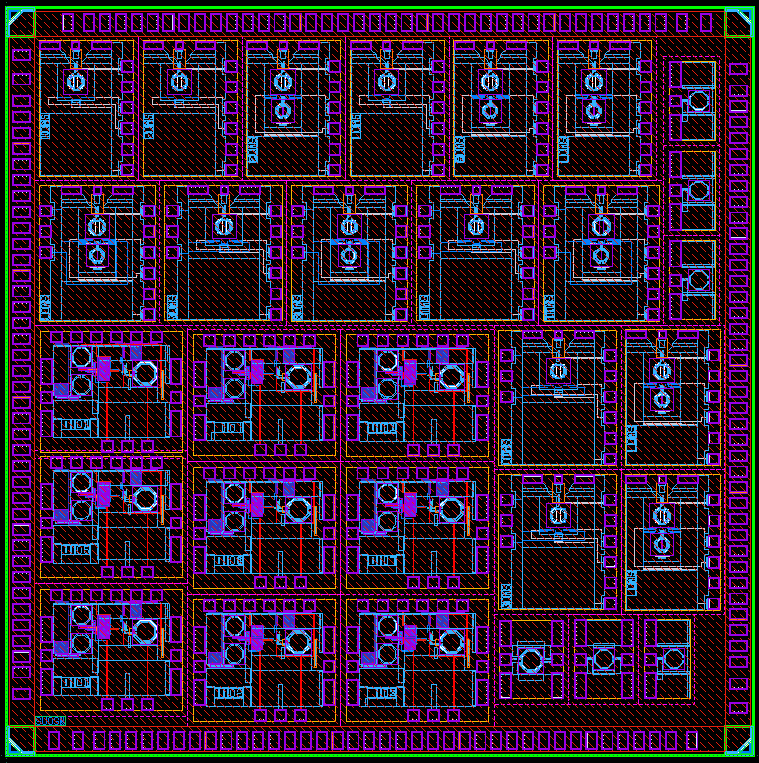

- 레이아웃 사진 -
