IP명 D-band 대역에서 동작하는 온-오프 변조 방식을 활용한 송신기 설계
Category Analog Application Wireless communication
실설계면적 4㎛ X 4㎛ 공급 전압 1V
IP유형 Hard IP 동작속도 140GHz
검증단계 Silicon 참여공정 SS28-2001
IP개요 28-nm CMOS 공정을 이용하여 검증하고자 하는 RF 송신기를 본 제안서를 통해 소개한다. 해당 송신기는 D-band 대역에서 온-오프 변조 방식으로 동작한다. 송신기는 V-band 대역에서 동작하는 발진기와 동 대역에서 동작하는 증폭기, V-band 대역의 신호를 D-band 대역으로 변환하는 주파수 체배기, 그리고 D-band 대역에서 동작하는 스위치 구조의 변조기로 이루어져 있다. 특히 해당 시스템이 차용하는 온-오프 변조 방식은 회로의 복잡도가 낮고 전체 크기가 작으며 dc 전력 소모가 적은 장점이 있다. 본 연구실에서 보유중인 65-nm CMOS 공정의 소자 정보를 이용한 컴퓨터 모의 실험 결과에 따르면, 최종 출력 전력은 152.6 GHz 에서 -6.6 dBm 이고, 변조기의 온-오프에 따른 출력 전력의 차이는 10 dB 이상이다. 또한 총 dc 전력 소모는 약 55.7 mW 이다. 28-nm CMOS 공정은 트랜지스터의 fmax가 65-nm CMOS 공정과 비교하여 크게 증가할 것으로 예상되므로 같은 구조를 이용하여 상대적으로 더 우수한 성능의 송신기를 설계 가능할 것으로 예상된다. 제안된 시스템은 빠른 속도와 낮은 전력 소모가 필수적으로 요구되는 IC 칩 사이의 무선 통신에 적용될 수 있다.

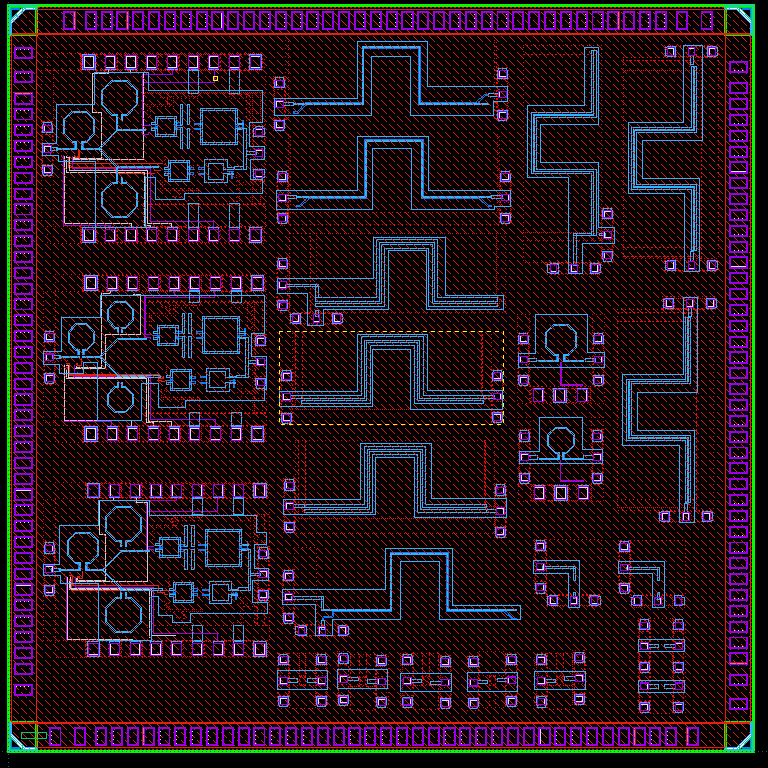

- 레이아웃 사진 -
