IP명 A Fully-Dynamic Zoom ADC Using a 2-Stage FIA with Time-Varying Frequency Compensation
Category Analog Application Audio, Sensor
실설계면적 5㎛ X 5㎛ 공급 전압 1.8V
IP유형 Hard IP 동작속도 20.48MHz
검증단계 Silicon 참여공정 HM-2003
IP개요 이 IP는 Static OTA 없이 SNDR 100 dB 이상을 달성한 Discrete-Time Delta-Sigma ADC임. Delta-sigma ADC의 핵심 기본 회로인 Closed-loop integrator를 OTA없이 구현하여 Fully dynamic operation을 가능케 함. FIA는 Time-varying system이기 때문에 기존의 Time-invariant system이라는 전제하에 적용했던 Stability compensation이 적절하지 않음. 이에 Time-varying frequency compensation technique이 제안됨.

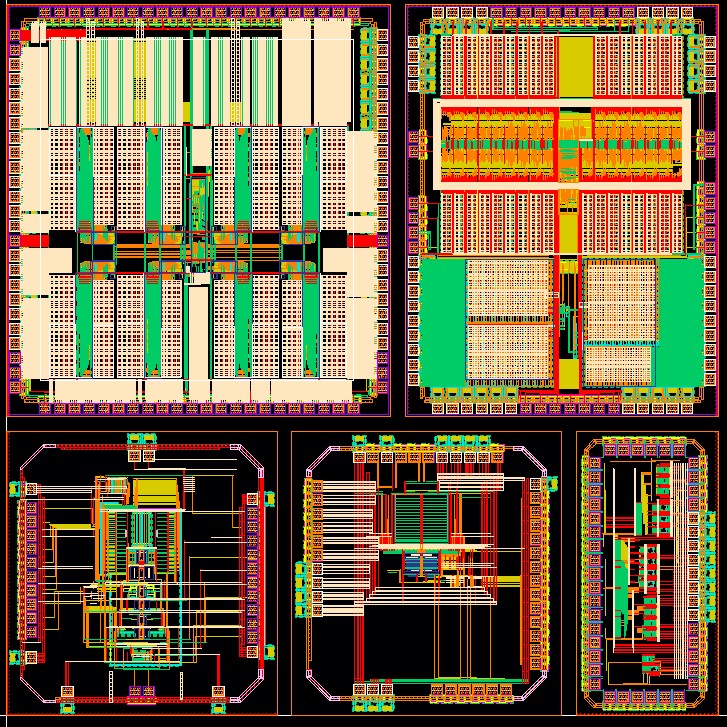

- 레이아웃 사진 -
