IP명 A Dual-Input Dual-Output Energy Harvesting Interface with highly Reconfigurable Wide Input Range Step-Up SC Converter
Category Analog Application PMIC
실설계면적 5㎛ X 5㎛ 공급 전압 1.8V
IP유형 Hard IP 동작속도 1.35MHz
검증단계 Silicon 참여공정 HM-2002
IP개요 이 IP는 thermoelectric generator(TEG) 전력을 추출하는 dual-input dual-output energy harvesting interface를 제시함. Wide input range에 대해 reconfigurable step-up switched-capacitor converter를 통해서 TEG에너지 소스의 maximum power point를 tracking하여 낮은 POUT 상태에서 출력을 조절하면서 배터리를 충전하고 높은 POUT 상태에서 출력을 조절하기 위해 배터리를 방전하여 작동함.

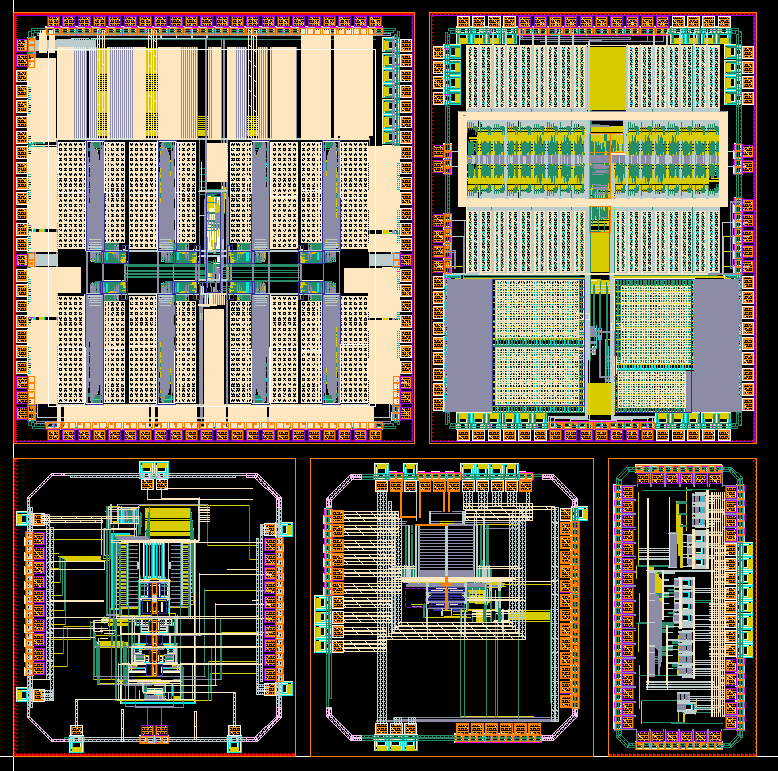

- 레이아웃 사진 -
