IP명 Complex Filter
Category Analog Application filter
실설계면적 3㎛ X 3㎛ 공급 전압 1.8V
IP유형 Hard IP 동작속도 4MHz
검증단계 Simulation 참여공정 MS180-1902
IP개요 Fully Differential Operational Amplifier을 이용하여 3차필터를 구현하였고 3차필터 2개를 연결하여 스위치로 동작주파수를 조절하고 필터 종류를 바꾸어 작동시키는 Complex Filter이다. 입력은 sin과 cos이 differential mode로 인가되고 출력은 스위치에 따른 cut-off 주파수를 갖는 LPF 형태가 있고 스위치에 따른 center 주파수를 갖는 BPF 형태가 있다.

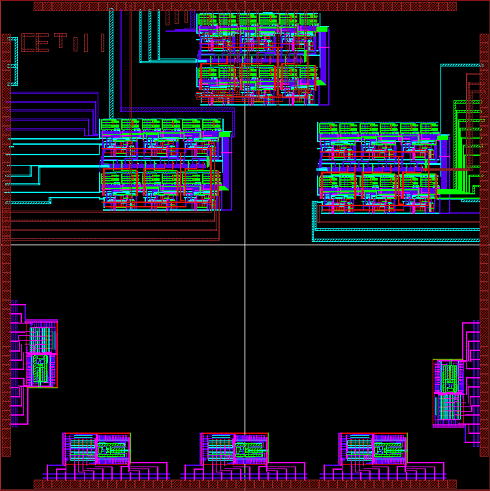

- 레이아웃 사진 -
