IP명 2.4/5.0 GHz Dual-band CMOS VCO using a Switching Inductor
Category Analog Application Wireless Communication
실설계면적 3.8㎛ X 3.8㎛ 공급 전압 1.8V
IP유형 Hard IP 동작속도 2.4GHz
검증단계 Silicon 참여공정 MS180-1902
IP개요 본 논문에서는 이중 대역 지원을 위한 voltage controlled oscillator (VCO)를 제안하였다.
2.4 /5.0 GHz를 목표로 하였으며, NMOS transistor 스위치를 활용하여 LC tank 인덕터의 인덕턴스를 가변 할 수 있도록 설계하였다. 제안한 이중 대역 VCO는 CMOS 0.18-μm Magna/Hynix process를 사용하여 설계하였으며, 이때 사용한 전원 전압은 1.8 V이다. 스위치가 on/off-state 일 때, 각각 2.4/5.0 GHz 에서 동작하며, 이때의 출력 전력은 각각 4.6/3.9 dBm, phase noise 는 -136/-127 dBc/Hz 이다.

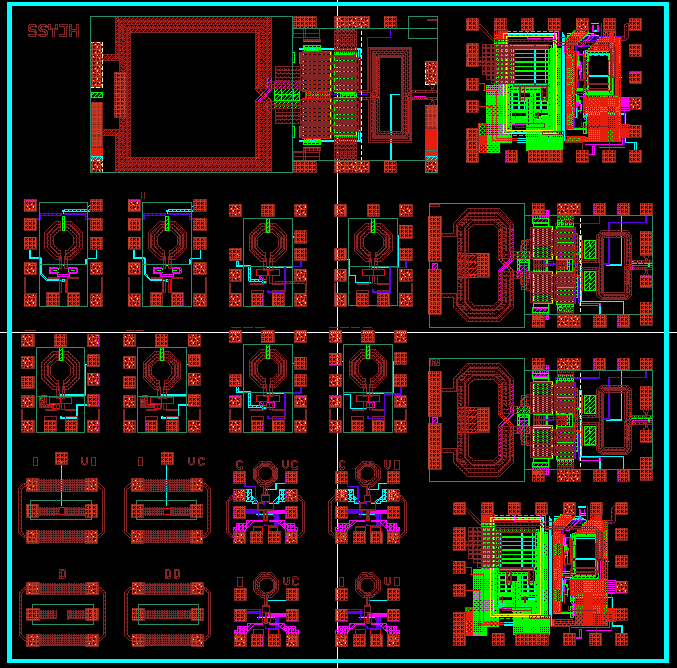

- 레이아웃 사진 -
