IP명 A Referenceless Clock and Data Recovery Circuit With Bidirectional Frequency Detector
Category RF Application High Speed Interface
실설계면적 1.8㎛ X 0.7㎛ 공급 전압 1.8V
IP유형 Hard IP 동작속도 2Hz
검증단계 Silicon 참여공정 MS180-1902
IP개요 본 논문은 180nm CMOS 공정을 기반으로 한 양방향 주파수 검출기를 이용한기준 클럭 없는 하프-레이트 클럭 데이터 복원(CDR)을 다룬다. 양방향 주파수 검출기(FD)는 고조파 잠금 문제를 제거하고 주파수 획득 시간을 감소시키는 것을 목적으로 한다. 전압-조절 발진기(VCO)의 정확한 주파수 대역을 선택하기 위해 넓은 범위의 VCO를 위한 주파수 대역 선택기(FBS)를 사용하였다. 실험 결과는 주파수 획득 시간이 4.82us 임을 보여준다.

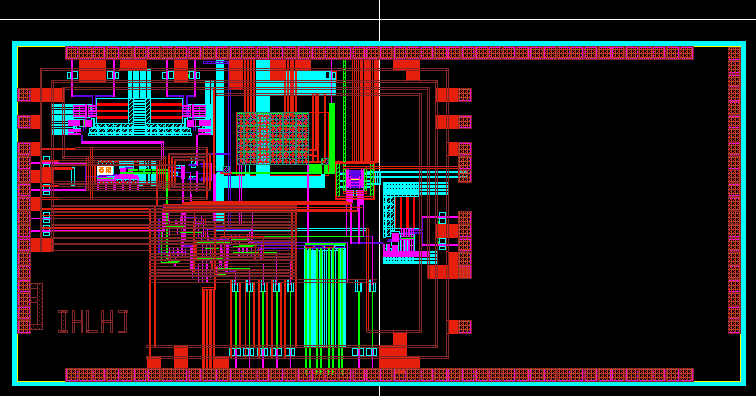

- 레이아웃 사진 -
